構成因素

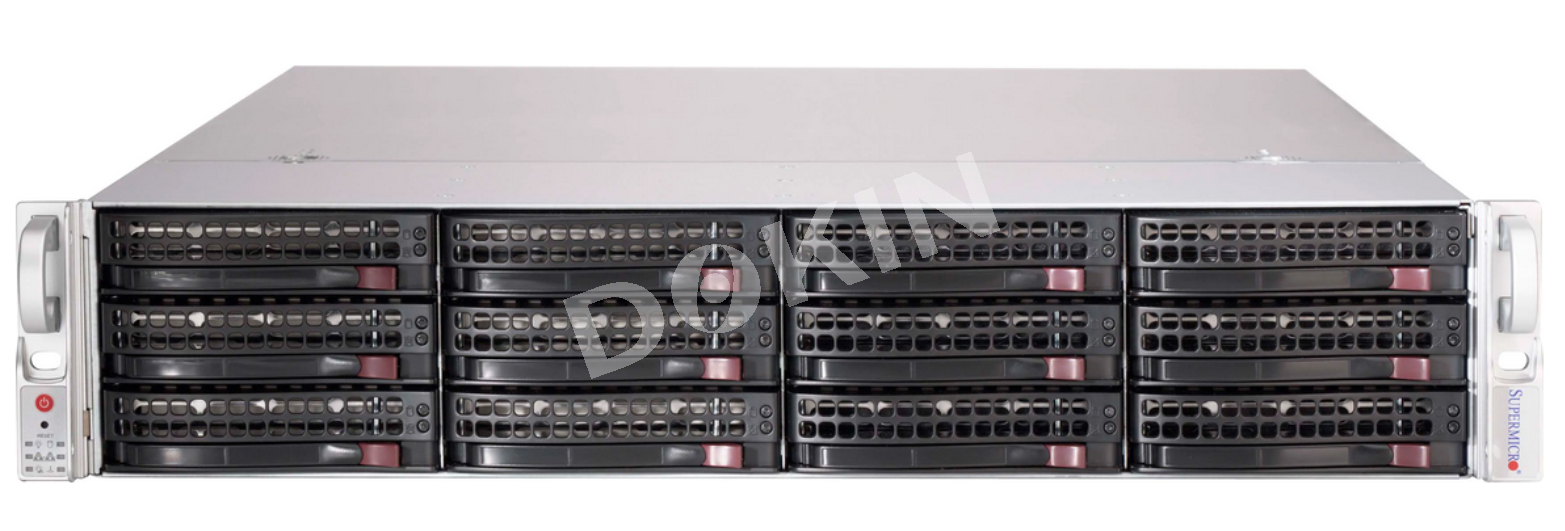

2U JBOD記憶體機箱

驅動器托架

12 個 3.5 吋熱插拔 HDD 托架

合格的 SAS 控制器

• AOC-SAS3-9380-8E：SAS 12Gb/s PCIe 3.0 8 埠 MegaRAID 控制器

• AOC-SAS3-9300-8E：SAS 12Gb/s PCIe 3.0 8 連接埠主機匯流排適配器

• AOC-SAS3-9500-8E：SAS 12Gb/s PCIe 4.0 8 連接埠主機匯流排適配器

• AOC-SAS3-9500-16E：SAS 12Gb/s PCIe 4.0 16 連接埠主機匯流排適配器

• AOC-SAS3-9580-8I8E：SAS 12Gb/s PCIe 4.0 8 埠 MegaRAID 控制器

背板

前面板

按鈕

• 電源開/關按鈕

• 系統重置按鈕

• 單位識別 (UID) 按鈕

引領

• 1 網路活動 LED

系統冷卻

風扇     3x 80x38mm 熱插拔冷卻風扇

系統監控

智慧製造管理介面

運作環境（系統）

工作溫度範圍   5°C - 35°C（41°F - 95°F）

非工作溫度範圍   -40°C - 70°C（-40°F - 158°F）

工作相對濕度範圍      8% - 90%（非冷凝）

非工作相對濕度範圍   5% - 95%（非冷凝）

電源

600W / 650W 1U 冗餘電源

電源效率   94%

總輸出功率和輸入

• 650W，輸入 200 - 240Vac

• 600W，輸入 100 - 127Vac

• 650W，輸入 200 - 240Vdc

交流輸入頻率    50-60赫茲

尺寸（長x寬x高）    336 x 76 x 40 毫米

輸出類型     背板（金手指）

+12V   最大：54.16A / 最小：0A (200Vdc - 240Vdc)（僅適用於 CCC）

• 最大：54.16A / 最小：0A（200Vac - 240Vac）

• 最大：50A / 最小：0A（100Vac - 127Vac）

+5Vsb

• 最大：4A / 最小：0A

電源分配器

• PDB-PT826-8824

• 輸出功率：12V/135

• +5V 最大：40A

• +3.3V 最大：24A

• -12V 最大：0.6A

監管（電源）

電源安全/EMC

• BSMI

• CCC

• CE/EMC

• 美國聯邦通訊委員會
